Cubiertas inclinadas
Carriles, ganchos y abrazaderas ProMount adaptados a las tejas y la estructura, con encuentros de cubierta cuidadosamente resueltos.
Biblioteca Técnica
SISTEMA FOTOVOLTAICO Y BATERÍAS
Integración en cubierta · Montaje · Sistema eléctrico
ECOVIVA & TLS BALEAR
Un sistema completo, de la cubierta a la energía.
La cubierta mantiene la protección frente al agua. Sobre ella, el sistema de montaje sostiene los módulos y transmite las cargas a la estructura. Conversión eléctrica, protecciones y almacenamiento opcional completan la instalación.
Ejemplos de cubiertas aisladas. La construcción existente puede ser diferente; instalar solar no incluye automáticamente un nuevo aislamiento o reforma de cubierta.
01 · INTEGRACIÓN EN CUBIERTA
Solar sobre una cubierta tradicional de teja
Una cubierta por capas, una conexión precisa y paneles discretos. El montaje se realiza sobre las tejas, conservando drenaje y ventilación.
Capas de cubierta e integración solar
- 1Estructura de madera y tablero
- 2Control de vapor y aislamiento
- 3Lámina bajo teja y rastreles ventilados
- 4Tejas de terracota
- 5Ganchos estructurales y carriles
- 6Módulos fotovoltaicos
02 · INTEGRACIÓN EN CUBIERTA
Solar sobre una cubierta plana aislada
Los soportes de baja altura se sitúan sobre la impermeabilización. Las bases protectoras, capacidad de carga, drenaje y viento determinan el montaje y lastre.
Capas de cubierta e integración solar
- 1Vigas estructurales y tablero
- 2Capa de control de vapor
- 3Aislamiento térmico rígido
- 4Impermeabilización continua
- 5Bases protectoras y soportes
- 6Módulos fotovoltaicos
Los detalles que definen la instalación.
Imágenes originales de productos ProMount de la propuesta de materiales TLS-Solutions. Dimensiones, separación, lastre y referencias se definen para la instalación.

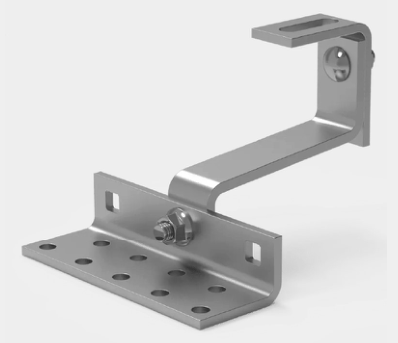

- 1. Gancho doble ajustable
Conexión ProMount regulable para cubiertas inclinadas.

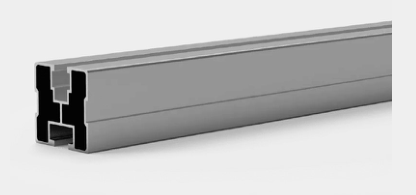

- 2. Carril de aluminio
Carril ProMount que soporta los módulos.

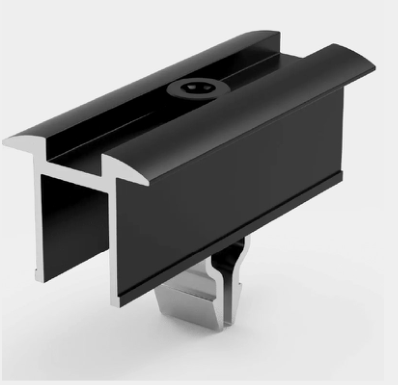

- 3. Abrazadera central de clic
Fijación ProMount entre módulos contiguos.

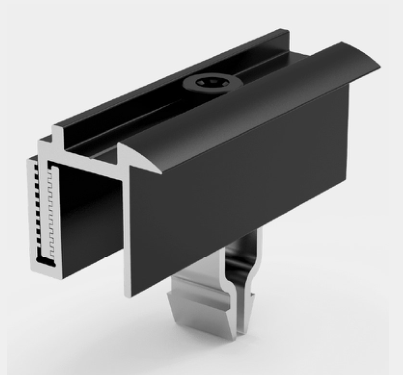

- 4. Abrazadera final de clic
Fijación ProMount al final de la fila.

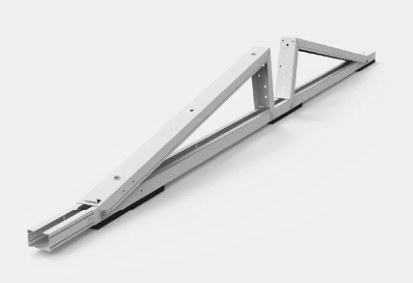

- 5. Perfil SOLARSPEED este-oeste
Perfil ProMount para orientaciones opuestas.

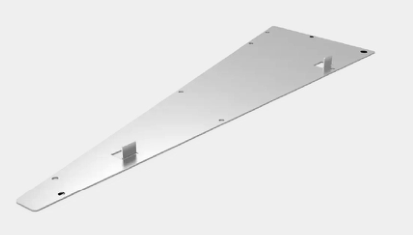

- 6. Placa lateral SOLARSPEED
Placa lateral correspondiente al montaje elegido.

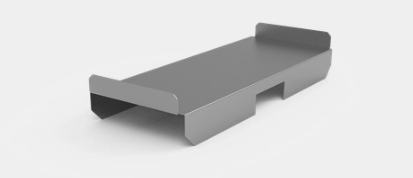

- 7. Soporte de lastre
Bandeja ProMount para el lastre calculado.
MALLORCA
Tres ubicaciones. Un sistema bien diseñado.
Una instalación discreta debe adaptarse a la arquitectura y al espacio disponible.
02

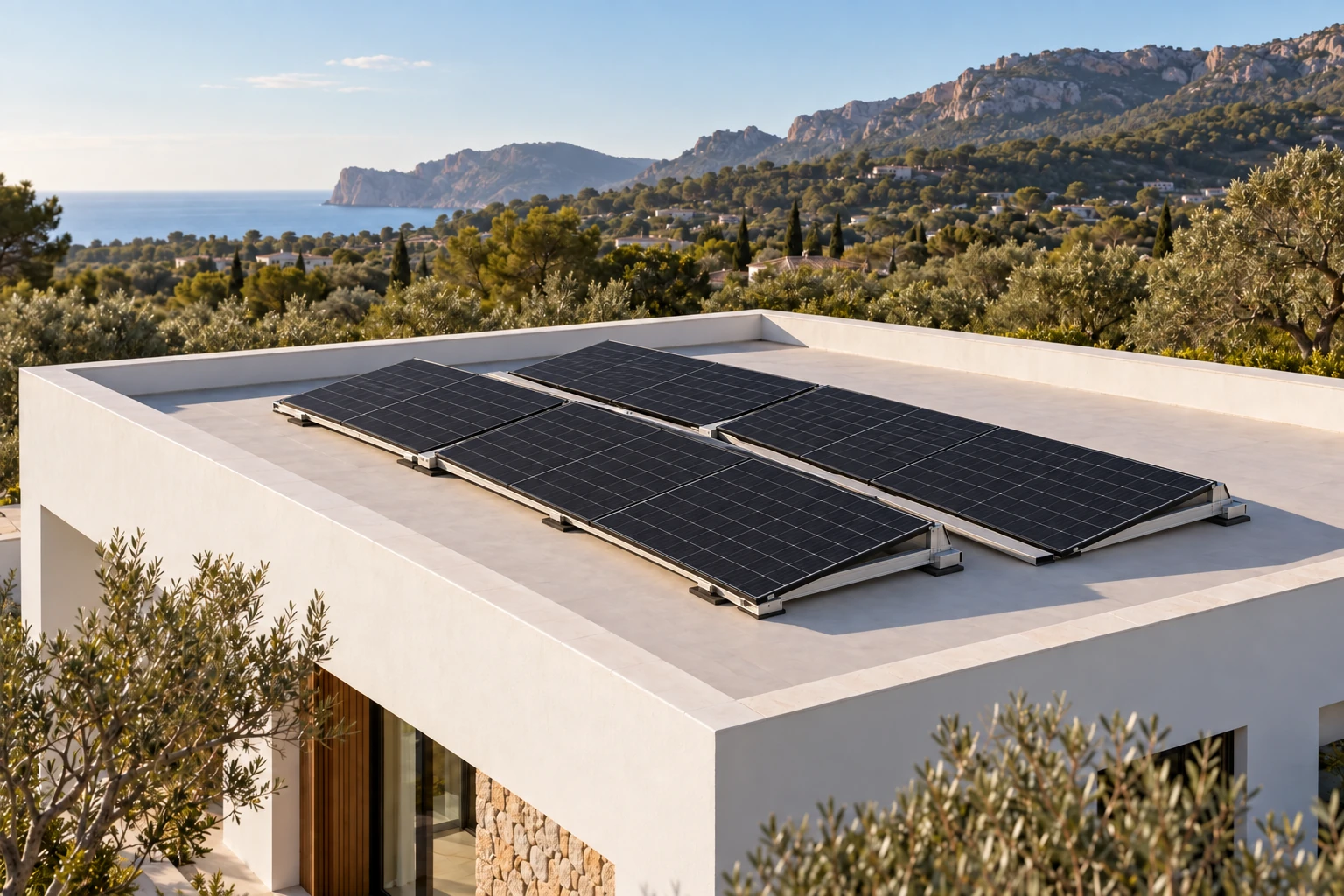

Cubiertas planas
Configuraciones ProMount SOLARSPEED, incluidas opciones este-oeste. Carga, viento, lastre, drenaje y protección de la membrana determinan el diseño.
03

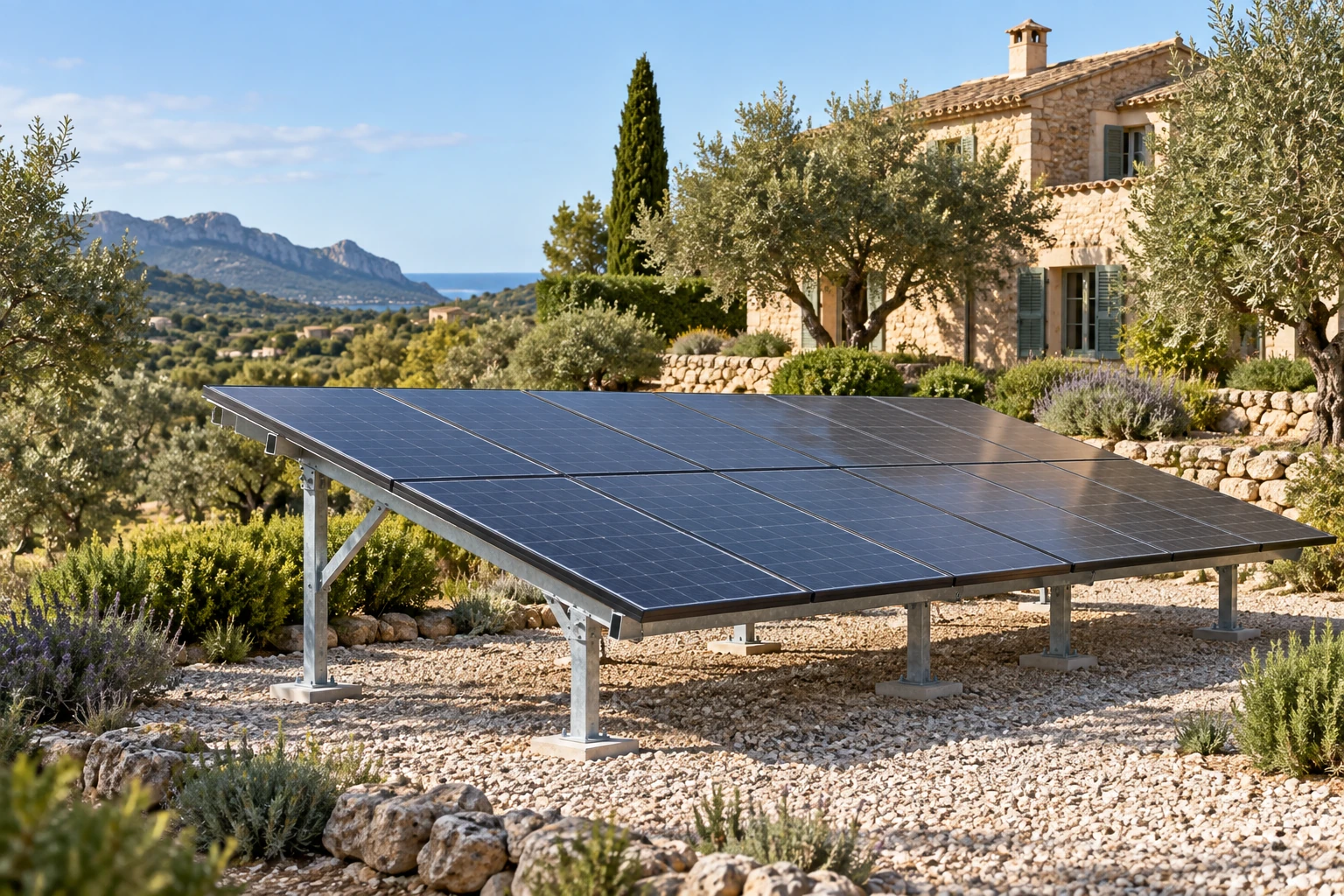

Montaje en suelo
Una opción específica cuando la cubierta no es adecuada. Estructura, cimentación, recorrido de cables y requisitos urbanísticos se evalúan por separado.
Conceptos ilustrativos de instalación; no son proyectos ejecutados por EcoViva.
De la luz solar a la electricidad útil
1. Módulos y circuito CC
Módulos Bauer vidrio-vidrio de 465 Wp. Tensión y corriente de las cadenas se adaptan al inversor. Se verifica compatibilidad de conectores y protección del cableado.
2. Inversor
Un inversor Solis adecuado convierte la generación CC en CA. Modelo, fases, potencia y accesorios de comunicación se confirman para la instalación.
3. Protecciones, medición y distribución
Protecciones CC y CA, tierra, secciones de cable y medición según diseño. Conexión y certificación a cargo del especialista habilitado designado.
4. Consumo de la vivienda
La energía se utiliza mientras se produce. El tamaño útil depende del perfil de consumo y la ocupación.
5. Interfaz con la red
Importación, exportación y compensación dependen de la modalidad de autoconsumo, registro y contrato eléctrico.
6. Almacenamiento opcional en CA
Marstek VENUS E es una opción acoplada en CA. Se confirman versión, control y medición; no se presupone respaldo de toda la vivienda.
¿Qué comprobamos antes de instalar?
Cubierta y estructura
Estado de tejas, soporte, fijaciones, cargas, compatibilidad de membrana, drenaje y acceso de mantenimiento.
Viento y exposición
Configuración, zonas de borde, cálculo de anclaje o lastre y resistencia a la corrosión.
Diseño eléctrico
Fases, compatibilidad del inversor, cadenas, cables, protecciones, tierra y medición.
Documentación y entrega
Referencias, alcance, comprobaciones, certificado, registro, acceso a monitorización y garantías acordadas.
Referencias técnicas y de fabricantes
Biblioteca Técnica
Sistema fotovoltaico y baterías
Evaluemos el potencial solar de tu propiedad.
Consulta ejemplos e instalación en la página EcoViva Solar.
